日本OKM閥門：336J全不銹鋼刀閘閥可控制紙漿、化學品、纖維等流體，結構小型輕巧，耐腐蝕，耐磨損，具有極長使用壽命。

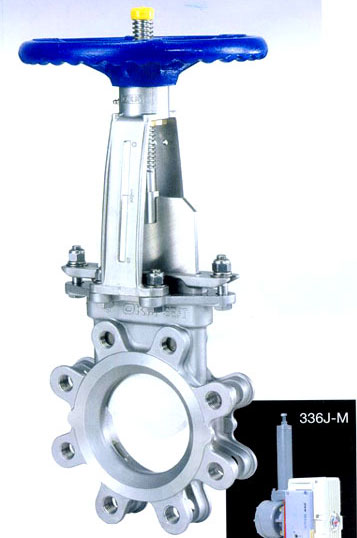

| 336J、336Y多種閥座形式的刀閘閥 |
|
|
|
|

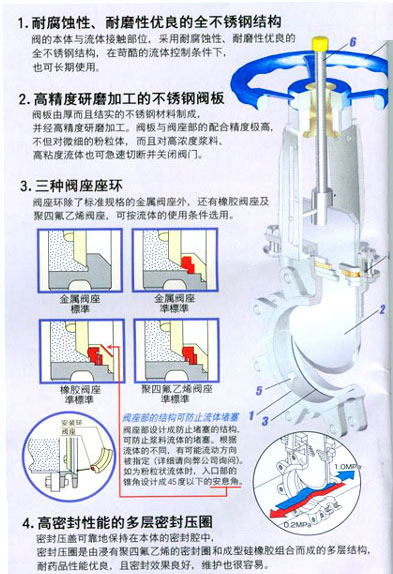

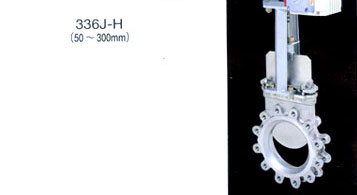

336J-H |
336Y-H |
336J-C |
336Y-C |
336J-M |
336J-M |
336Y-M |
L |
|
使用壓力 |
0～0.5 |
0～1.0 |
0～1.0 |
0～0.5 |
0～1.0 |
0～1.0 |
0～0.5 |
0～0.5 |
0～1.0 |
0～1.0 |
|
公稱口徑 |
H |
W |
H |
W |
H |
W |
H |
S |
H |
S |
H |
S |
H |
A |
H |
A |
H |
A |
H |
A |
|
inch |
mm |
|
2 |
50 |
- |
- |
293 |
200 |
- |
- |
425 |
98 |
425 |
98 |
- |
- |
618 |
236 |
497 |
582 |
497 |
582 |
- |
- |
48 |
|
2 1/2 |
65 |
- |
- |
322 |
200 |
- |
- |
456 |
98 |
469 |
117 |
- |
- |
645 |
236 |
524 |
582 |
524 |
582 |
- |
- |
48 |
|
3 |
80 |
- |
- |
333 |
200 |
- |
- |
492 |
98 |
506 |
117 |
- |
- |
661 |
236 |
540 |
582 |
540 |
582 |
- |
- |
51 |
|
4 |
100 |
- |
- |
364 |
200 |
- |
- |
574 |
117 |
588 |
142 |
- |
- |
692 |
236 |
571 |
142 |
571 |
582 |
- |
- |
51 |
|
5 |
125 |
- |
- |
450 |
280 |
- |
- |
657 |
117 |
671 |
142 |
- |
- |
754 |
236 |
634 |
582 |
634 |
582 |
- |
- |
57 |
|
6 |
150 |
- |
- |
497 |
280 |
- |
- |
745 |
142 |
758 |
178 |
- |
- |
994 |
236 |
682 |
582 |
682 |
582 |
- |
- |
57 |
|
8 |
200 |
- |
- |
589 |
280 |
- |
- |
877 |
178 |
899 |
204 |
- |
- |
1088 |
261 |
891 |
582 |
891 |
582 |
- |
- |
70 |
|
10 |
250 |
- |
- |
701 |
355 |
- |
- |
1096 |
204 |
1149 |
274 |
- |
- |
1418 |
367 |
1039 |
582 |
1039 |
582 |
- |
- |
70 |
|
12 |
300 |
- |
- |
815 |
400 |
- |
- |
1201 |
226 |
1288 |
274 |
- |
- |
1516 |
367 |
1137 |
582 |
1193 |
664 |
- |
- |
76 |
|
14 |
350 |
950 |
400 |
- |
- |
960 |
400 |
1392 |
274 |
- |
- |
1497 |
404 |
1591 |
367 |
1212 |
582 |
- |
- |
1281 |
664 |
76 |
|
16 |
400 |
1071 |
500 |
- |
- |
1071 |
500 |
1540 |
274 |
- |
- |
1659 |
468 |
- |
- |
1524 |
664 |
- |
- |
1524 |
664 |
89 |
|
18 |
450 |
1161 |
560 |
- |
- |
1162 |
560 |
1752 |
404 |
- |
- |
1827 |
522 |
- |
- |
1686 |
664 |
- |
- |
1686 |
664 |
89 |
|
20 |
500 |
1312 |
630 |
- |
- |
1312 |
630 |
1926 |
404 |
- |
- |
2031 |
586 |
- |
- |
1803 |
664 |
- |
- |
1861 |
692 |
114 |
|
22 |
550 |
1411 |
630 |
- |
- |
1411 |
630 |
2098 |
468 |
- |
- |
2126 |
586 |
- |
- |
2101 |
664 |
- |
- |
1959 |
692 |
114 |
|
24 |
660 |
1514 |
740 |
- |
- |
1514 |
710 |
2228 |
468 |
- |
- |
2300 |
640 |
- |
- |
2191 |
664 |
- |
- |
2249 |
692 |
114 | |
| 標準參數表 |
|
類型 |
公稱口徑范圍 |
適用法蘭范圍 |
壓力試驗 |
最大使用壓力 |
材質 |
最大使用溫度 |
閥座泄漏量 |
|
閥體 |
閥座 |
閥體 |
閥板 |
閥座 |
W.T.P
0.3MPa |
|
336J標準 |
50～300mm |
JIS 5K 10K
其他 |
WTP1.1 MPa |
WTP0.3 MPa |
1.0 MPa |
50～300
SCS 14 |
50～300
SUS 304 |
SUS 316
{CR}
{EPDM}
{PTFE} |
230℃
{80℃}
{100℃}
{230℃} |
40cc/min/in
400cc/min/in氣缸式
0cc/min/in（CR、EPDM)
4cc/min/in |
|
350～600mm |
WTP0.6 MPa |
WTP0.3 MPa |
0.5 MPa |
350～600
SCS 13 |
|
|
336Y準標準 |
350～600mm |
WTP1.1 MPa |
WTP0.3 MPa |
1.0 MPa |
閥座泄露量指從一次側流出的液量
|
|
|
全開CV值表
|
口徑(mm) |
全開CV值(90℃) |
口徑(mm) |
全開CV值(90℃) |
|
50 |
156 |
300 |
5359 |
|
65 |
230 |
350 |
6730 |
|
80 |
340 |
400 |
8735 |
|
100 |
612 |
450 |
10870 |
|
125 |
970 |
500 |
14095 |
|
150 |
1430 |
550 |
17335 |
|
200 |
2620 |
600 |
20655 |
|
250 |
4230 |
| | |
|
