DYC-Q系列低真空電磁壓差閥是真空系統中必備的控制元件，它裝于油封機械泵的進氣口處，當泵因工作需要突然停電、停止運轉時，該泵利用大氣壓力使閥芯自動落下，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返回真空系統，起到了保護真空系統作用，有利于機械泵再啟動。

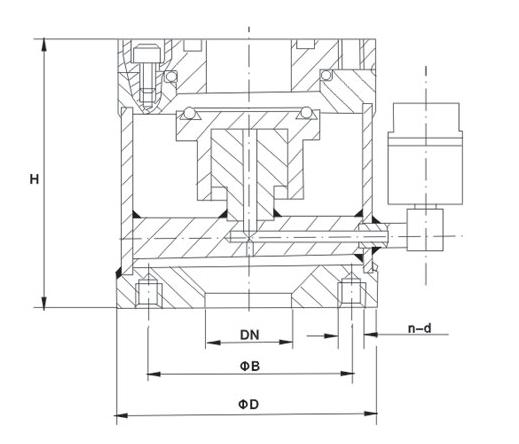

| 低真空電磁壓差閥主要連接尺寸、性能參數 |
|
|
|
型號 |
公稱通徑(DN) |
主要連接尺寸 |
流導 |
漏氣率(Pa.L/S) |
開閉時間(S) |
閥門電源(V/Hz) |
|
ΦD |
ΦB |
H |
n-d |
(L/S) |
|
DYC-Q16 |
16 |
60 |
45 |
75 |
4-M6 |
＞8 |
≤6.5x10-2 |
≤3 |
220/50 |
|
DYC-Q20 |
20 |
65 |
50 |
80 |
＞12 |
|
DYC-Q25 |
25 |
70 |
55 |
90 |
＞20 |
|
DYC-Q32 |
32 |
90 |
70 |
100 |
4-M8 |
＞26 |
|
DYC-Q40 |
40 |
100 |
80 |
110 |
＞40 |
|
DYC-Q50 |
50 |
110 |
90 |
123 |
＞62 |
|
DYC-Q65 |
65 |
125 |
105 |
147 |
＞120 |
|
DYC-Q80 |
80 |
145 |
125 |
147 |
＞200 |
|
DYC-Q100 |
100 |
165 |
145 |
165 |
8-M8 |
＞300 |
|
DYC-Q125 |
125 |
200 |
175 |
185 |
8-M10 |
＞400 |
|
DYC-Q160 |
160 |
225 |
200 |
210 |
＞600 |
|
DYC-Q200 |
200 |
285 |
260 |
240 |
12-M10 |
＞1200 |
|
DYC-Q250 |
250 |
335 |
310 |
285 |
＞2000 |
|
DYC-Q320 |
320 |
425 |
395 |
310 |
12-M12 |
＞3000 | | |
